Peti pengedaran luar musim ribut petir bagaimana untuk perlindungan kilat? Analisis mengenai reka bentuk bar kuprum yang dibumikan dan perlindungan lonjakan kotak pengedaran keluli tahan karat

I. sambaran petir bukan sahaja membelah bumbung --mengapakah kotak pengedaran luar memerlukan perlindungan kilat?

Apabila kilat menyambar bangunan yang bersebelahan dengan tanah, arus serta-merta boleh mencapai magnitud antara berpuluh kiloampere hingga ratusan kiloampere. Arus besar ini mengancam kotak pengedaran luar melalui dua laluan utama:

1.Sambaran kilat terus: Kilat memberi kesan langsung pada kotak pengedaran atau kabel yang disambungkan. Walaupun kebarangkalian senario ini adalah rendah, sebaik sahaja ia berlaku, peralatan dalaman kotak pengedaran hampir musnah sepenuhnya serta-merta.

2. Sambaran kilat teraruh dan lonjakan grid kuasa: Senario yang jauh lebih biasa berlaku apabila kilat mengenai talian kuasa atau kabel komunikasi yang jauh, menghasilkan voltan lampau yang merambat sepanjang konduktor ke kotak agihan; sebagai alternatif, sambaran petir ke tanah bersebelahan mendorong lebihan voltan pada kabel masuk dan keluar kotak agihan melalui denyutan elektromagnet yang kuat. Voltan lonjakan "yang dihantar secara tidak langsung" ini boleh mencapai beberapa ribu volt, yang jauh melebihi voltan tahan komponen elektronik konvensional, menembusi papan litar dan membakar modul kuasa serta-merta.

Dalam senario aplikasi termasuk kotak pengedaran pemantauan keselamatan luar, kotak pengedaran stesen pengecasan dan kotak pengedaran stesen pangkalan komunikasi, peralatan dalaman mempunyai nilai aset yang tinggi dan keperluan ketat untuk bekalan kuasa berterusan. Oleh itu, perlindungan kilat bukanlah fungsi tambahan pilihan, tetapi keperluan reka bentuk amandatori.

II.Sistem pembumian bagi kotak pengedaran keluli tahan karat -- asas asas perlindungan kilat

Kotak pengedaran keluli tahan karat berfungsi sebagaipautan kritikal dalam perlindungan kilat dan sistem pembumian, dengan terasnya komponen terperinci seperti berikut:

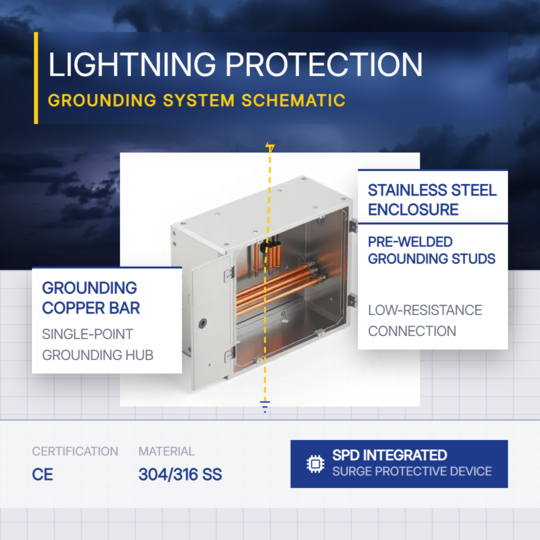

1. Bar Tembaga Pembumian: Persimpangan Penumpuan untuk Semua Wayar Pembumian Pelindung

Bar tembaga pembumian dipasang di dalam kotak pengedaran adalah teras sistem pembumian lengkap kotak. The dawai pembumian khusus penangkap kilat, wayar pembumian kepungan kotak, dan wayar pembumian pelindung semua peralatan yang disambungkan semua berkumpul di persimpangan ini, sebelum disambungkan ke rangkaian pembumian melalui wayar pembumian utama. Bar tembaga ini diperbuat daripada loyang, yang menawarkan kekonduksian elektrik yang sangat baik dan rintangan kakisan. Berbanding dengan bar besi tergalvani, bar tembaga tidak terhakis selepas perkhidmatan jangka panjang, dan rintangan sentuhan mereka kekal stabil tanpa meningkat dari semasa ke semasa.

Nilai fungsi utama pembumian bar tembaga dalam sistem perlindungan kilat adalah sejajar dengan Prinsip "pebumian satu titik": semua alasan perlindungan peralatan berkumpul di lokasi yang sama, yang menghalang kerosakan sekunder pada peralatan disebabkan oleh perbezaan potensi yang disebabkan oleh pelbagai titik pembumian yang tersebar. Semasa pelepasan serta-merta arus kilat, tinggi jangka pendek potensi akan terbentuk pada bar kuprum pembumian. Walau bagaimanapun, jika kepungan dan alasan isyarat semua peralatan yang disambungkan adalah secara elektrik sama terikat pada bar kuprum ini, tiada beza potensi berbahaya akan terhasil antara peralatan yang berbeza.

2. Kepungan Kotak Keluli Tahan Karat: Badan Equipotential yang wujud

Badan kotak keluli tahan karat 304 adalah secara elektrik konduktif sebagai struktur bersepadu. Setelah kepungan kotak boleh dipercayai disambungkan ke bar kuprum pembumian, seluruh kotak membentuk equipotential badan dengan kesan sangkar Faraday. Walaupun medan elektromagnet luaran berubah secara drastik, persekitaran elektromagnet di dalam kotak kekal agak stabil. Kepungan kotak juga menyediakan tahap tertentu perisai dan pengecilan untuk denyutan elektromagnet dalaman. Sementara itu, pihak badan kotak yang diikat secara equipotensial memastikan bahawa kakitangan yang beroperasi tidak akan mengalami bahaya kejutan elektrik [sekiranya berlaku kerosakan penebat sistem].

III. Pemeriksaan sebelum ribut hujan -Tiga perkara mengenai sistem perlindungan kilat pengedaran luar kotak

Untuk kotak pengedaran luar sudah diletakkan beroperasi, adalah disyorkan supaya kakitangan operasi dan penyelenggaraan selesaikan pemeriksaan berikut sebelum ketibaan ribut petir tempoh berisiko tinggi:

1. Pemeriksaan visual pembumian sambungan:

Periksa sama ada semua terminal pada bar tembaga pembumian adalah diikat dengan selamat, sama ada lapisan penebat wayar pembumian adalah utuh, dan sama ada permukaan bar kuprum mempunyai pengoksidaan atau karat yang teruk. Jika sebarang kelonggaran dikesan, ketatkannya dengan segera; jika ada kakisan ditemui, gantikan komponen yang sepadan dengan segera.

2. Rintangan pembumian ukuran:

 Gunakan penguji rintangan pembumian khusus untuk mengukur rintangan pembumian elektrod pembumian utama kotak agihan. Jika nilai yang diukur melebihi 10 ohm, periksa elektrod pembumian untuk kakisan, patah atau periksa sama ada tanah di sekelilingnya terlalu kering. Tambah elektrod pembumian tambahan atau gunakan agen pengurangan rintangan sebagai diperlukan.

3.Pemeriksaan status SPD:

Kebanyakan SPD dilengkapi dengan tetingkap penunjuk status, di mana hijau menunjukkan normal operasi dan merah menunjukkan kerosakan yang memerlukan penggantian. SPD akan beransur-ansur merosot selepas menyerap pelbagai lonjakan. Apabila tetingkap status bertukar merah, ia menunjukkan bahawa varistor dalaman telah gagal dan mesti diganti dalam a tepat pada masanya; jika tidak, fungsi perlindungan kilat akan gagal beroperasi secara normal.

IV:OUYUE Electrical menyediakan penyesuaian pantas bagi kotak pengedaran kalis hujan luar

Penyelesaian perlindungan kilat yang boleh dipercayai untuk kotak pengedaran luar berasal dari peringkat struktur piawai reka bentuk kepungan, merangkumi sambungan ekuipotensi daripada membumikan bar tembaga ke kepungan keluli tahan karat, serta laluan daripada skru pembumian prapasang ke tapak pelekap SPD. Ouyue Kotak pengedaran keluli tahan karat elektrik dilengkapi dengan berstruktur sistem pembumian bekas kilang, menyediakan asas yang standard dan boleh dipercayai platform untuk pembinaan perlindungan kilat, operasi harian, dan penyelenggaraan untuk pengguna akhir.

 Selepas pengesahan lukisan produk, produk siap boleh dihantar untuk diedarkan dalam tempoh 7 hari kalendar. Sama ada anda memerlukan konfigurasi standard atau kilat yang disesuaikan secara mendalam penyelesaian perlindungan, sila serahkan spesifikasi teknikal anda, dan kami akan segera memberikan anda cadangan penyelesaian dan pengeluaran sampel garis masa.
