Kabinet pengedaran kuasa XL-21 baharu Ouyue Electric telah dilancarkan, dan kumpulan pertama ditakdirkan untuk Korea Selatan

I. Pisah struktur atas dan bawah

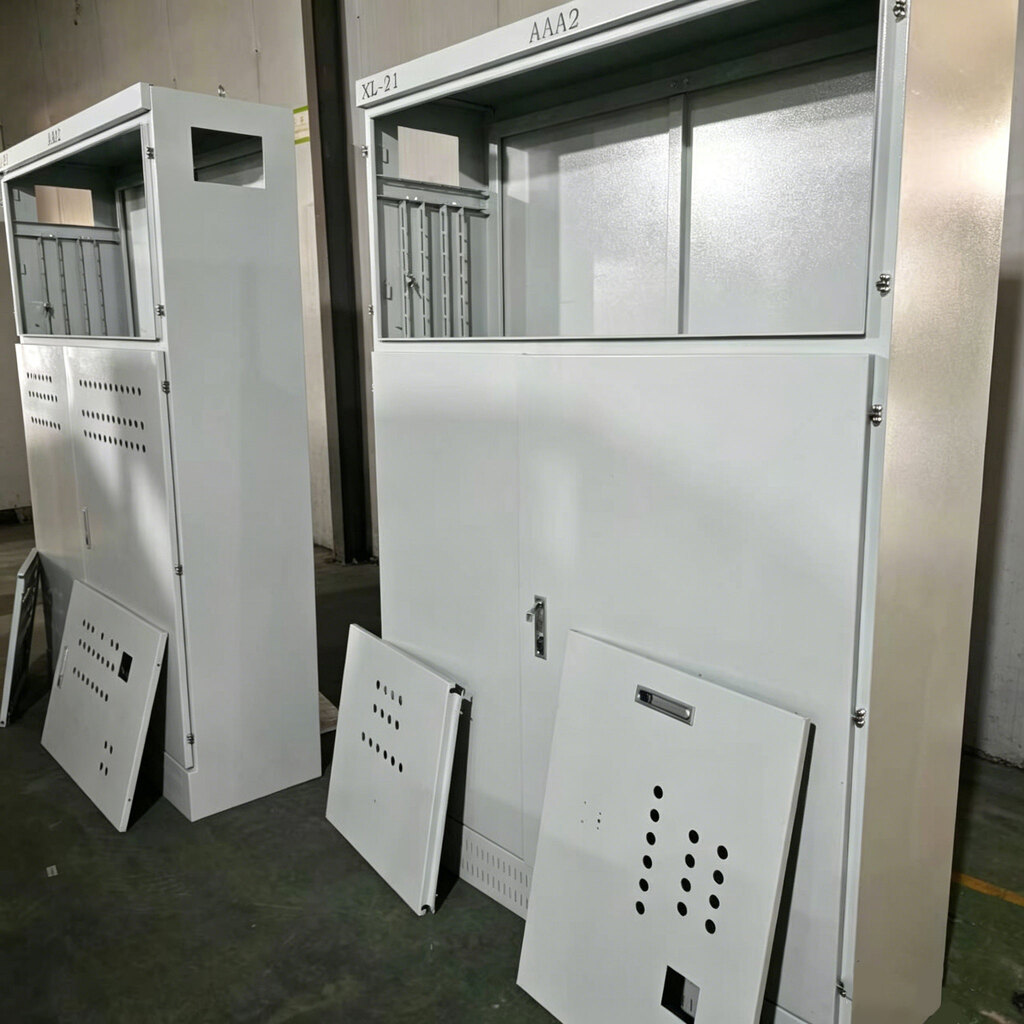

Foto sebenar pertama menunjukkan penampilan keseluruhan kabinet pengagihan kuasa XL-21. Kabinet menggunakan reka bentuk struktur atas dan bawah berpecah, dengan jelas membahagikan kawasan berfungsi kepada dua Ruang bebas, atas dan bawah.

Bahagian atas: Kawasan tingkap cerapan instrumen

Kedudukan pemasangan tingkap lutsinar dikhaskan di bahagian atas kabinet untuk mengatur ammeter, voltmeter, lampu penunjuk, suis tukar ganti dan komponen pemeteran dan paparan yang lain. Kakitangan operasi dan penyelenggaraan tidak perlu membuka pintu kabinet. Mereka boleh membaca parameter elektrik dan menentukan status operasi dalam masa nyata melalui tingkap, yang sangat meningkatkan kecekapan dalam pemeriksaan harian dan pengesanan kerosakan. Bahagian atas kabinet dikhaskan untuk kedudukan pengenalan, yang boleh ditampal dengan nombor litar, papan nama peralatan atau label amaran keselamatan mengikut keperluan pelanggan.

Bahagian bawah: Petak operasi suis utama

Petak operasi suis utama di bahagian bawah kabinet dilengkapi dengan kunci pintu bebas. Permukaan pintu kabinet dilengkapi dengan beberapa set lubang bulat pelesapan haba, yang membentuk saluran udara perolakan depan dan belakang dengan plat belakang pelesapan haba spesifikasi yang sama di bahagian belakang kabinet. Semasa memastikan pengudaraan dan pelesapan haba, diameter lubang bulat dikawal pada titik keseimbangan antara pencegahan habuk dan pelesapan haba, mengurangkan kemasukan habuk. Pintu gudang dilengkapi dengan kunci mekanikal khusus untuk mengelakkan kakitangan yang tidak dibenarkan daripada menyalahgunakannya dan memenuhi keperluan pengurusan keselamatan elektrik tapak industri.

II. sistem pemasangan boleh laras dalaman: Satu set kabinet serasi dengan pelbagai skim pengagihan kuasa

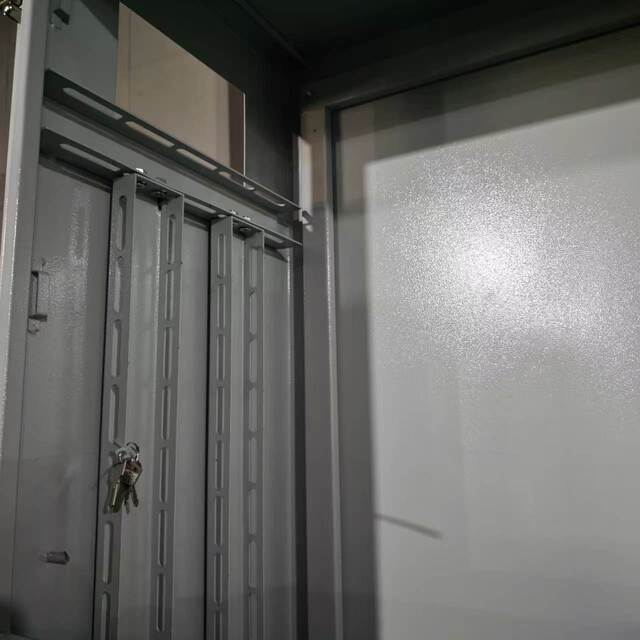

Foto sebenar kedua memfokuskan pada butiran struktur dalaman kabinet pengagihan kuasa XL-21, mempamerkan ciri reka bentuk paling teras produk ini - sistem pemasangan boleh laras sepenuhnya.

Prapasang beberapa set lajur pemasangan boleh laras

Bahagian dalam kabinet telah dipasang dengan berbilang tiang pemasangan membujur, setiap satu dengan lubang panjang. Rel panduan pemasangan dan plat pemasangan boleh dilaraskan secara bebas ketinggiannya ke atas dan ke bawah di sepanjang lajur. Ini bermakna kabinet yang sama boleh disesuaikan secara fleksibel kepada spesifikasi berbeza pemutus litar kes acuan, penyentuh AC, geganti terma dan bar bas tembaga mengikut pelan pengagihan kuasa sebenar. Sama ada suis utama 200A atau 630A, dan sama ada konfigurasi berbilang gelung atau beberapa gelung, kedudukan pemasangan boleh diatur mengikut keperluan tanpa perlu menggantikan kabinet.

Petak gudang adalah bebas, dan elektrik yang kuat dan lemah dipisahkan

Kawasan instrumen dan petak suis utama dipisahkan oleh partition logam untuk mencapai pendawaian berasingan untuk elektrik yang kuat dan lemah. Reka bentuk ini mempunyai dua makna penting: Pertama, gangguan elektromagnet yang dihasilkan oleh arus besar dalam litar utama diasingkan di petak bawah dan tidak akan menjejaskan ketepatan pengukuran instrumen dan garis isyarat di petak atas. Kedua, apabila memeriksa suis utama, pastikan litar instrumen atas diasingkan untuk mengurangkan risiko sentuhan tidak sengaja. Papan sekatan menyimpan lubang penghalaan wayar, dan bukaan pelindung getah disediakan di titik laluan kabel untuk mengelakkan lapisan penebat daripada dipotong.

III. Plat keluli tergelek sejuk + salutan serbuk elektrostatik: Menyediakan perlindungan jangka panjang untuk pengagihan kuasa dalaman

Kabinet pengedaran kuasa XL-21 dibina daripada keluli gulung sejuk berkualiti tinggi, dibentuk melalui pemotongan laser bersepadu dan lenturan CNC, dengan sudut dipasang menggunakan sambungan berbolted. Berbanding dengan struktur yang dikimpal sepenuhnya, pemasangan bolted memastikan integriti struktur sambil menawarkan kemudahan yang lebih baik untuk pembongkaran, penyelenggaraan dan penggantian atau peningkatan komponen dalaman.

Permukaan kabinet dirawat dengan salutan serbuk elektrostatik, menampilkan kemasan putih kelabu matte. Berbanding dengan penyemburan cat tradisional, salutan serbuk elektrostatik menawarkan lekatan yang lebih kuat dan rintangan unggul terhadap hentaman dan kakisan. Dalam persekitaran industri dalaman—seperti bengkel, kilang dan pencawang—ia kekal tahan lama untuk penggunaan jangka panjang tanpa kerepek atau berkarat. Salutan putih kelabu matte memberikan estetik moden yang bersih yang melengkapkan reka bentuk standard bilik pengedaran merentas pelbagai tetapan industri.

Setiap kabinet dilengkapi secara standard dengan panel belakang yang menampilkan lubang pengudaraan, sejajar dengan lubang pengudaraan bulat pada pintu untuk mencipta saluran perolakan udara semula jadi. Pintu dipasang dengan kunci mekanikal khusus, dan kunci diurus secara berpusat untuk memastikan hanya juruelektrik yang diberi kuasa boleh mengakses petak suis utama, menghalang kemasukan yang tidak dibenarkan.

IV. Eksport ke Korea Selatan: Serasi dengan piawaian pengagihan kuasa industri luar negara

Kumpulan kabinet pengagihan kuasa XL-21 ini telah disesuaikan untuk pelanggan Korea, dengan penyesuaian tahap voltan, pemilihan spesifikasi bar bas dan dimensi kabinet dilaraskan mengikut keperluan teknikal pelanggan. Pasaran pengagihan kuasa industri Korea Selatan meletakkan dua permintaan utama pada peralatan: pertama, pengasingan zon voltan tinggi dan voltan rendah piawai; kedua, keserasian dalam pemasangan kabinet dalaman—talian pengeluaran kilang kerap memerlukan pelarasan pada konfigurasi litar kuasa berdasarkan perubahan tugas pengeluaran, dan sistem pelekap boleh laras dengan tepat memenuhi keperluan fleksibel ini.

Dari China ke Korea Selatan, laluan pengangkutan laut adalah pendek dan pelepasan kastam sangat cekap. Ouyue Electric menyediakan pembungkusan eksport standard yang disesuaikan untuk pasaran Korea: peti kayu berfumigasi dengan pelapik kusyen filem gelembung tersuai, dan petak berasingan untuk kabinet dan aksesori untuk memastikan keselamatan produk semasa penghantaran laut dan transit darat.

V. Sesuaikan penyelesaian pengagihan kuasa anda bermula dari XL-21

TheKabinet pengagihan kuasa XL-21merupakan pencapaian terbaru Ouyue Electric dalam bidang pengagihan kuasa industri. Daripada sistem pemasangan boleh laras kepada struktur gudang berpecah, daripada proses salutan serbuk plat keluli tergelek sejuk kepada kemudahan pemasangan dan penyelenggaraan bolt, setiap reka bentuk berorientasikan kepada senario penggunaan sebenar.

Ia hanya mengambil masa 7 hari untuk menghasilkan produk siap selepas lukisan produk disahkan. Sama ada anda memerlukan konfigurasi standard atau penyesuaian yang mendalam mengikut lukisan projek, kami mengalu-alukan anda untuk menghantar keperluan teknikal anda. Kami akan memberikan anda cadangan penyelesaian dan penjadualan sampel.
