Ouyue Electric telah melancarkan cangkerang kotak pengedaran logam yang dipisahkan dua lapisan: dengan zon arus kuat dan lemah yang berasingan serta stud pra-pasang, ia memendekkan masa pemasangan untuk set lengkap

I. Penggambaran sebenar pengeluaran besar-besaran: Kabinet standard dibarisi dan keluar dari barisan pengeluaran, mempersembahkan keupayaan penghantaran kelompok secara intuitif

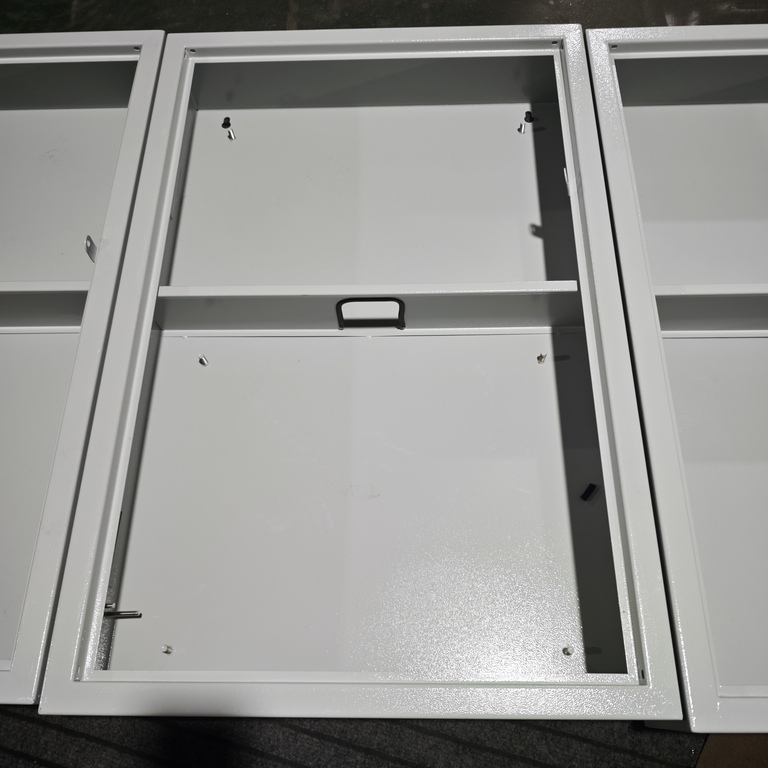

Foto sebenar pertama merakam adegan deretan cangkerang kotak pengedaran logam dua lapis yang dipisahkan yang diletakkan bersebelahan di kawasan pemasangan bengkel. Badan kabinet belum memasang panel pintu, tetapi butiran proses kepingan logam badan kotak itu sendiri terdedah sepenuhnya - tepi dan sudut bingkai adalah teratur, garis tepi lenturan kemas, dan kimpalan licin tanpa burr.

Badan utama kabinet diperbuat daripada plat keluli tergelek sejuk berkualiti tinggi, yang dibentuk oleh pemotongan laser dan lenturan CNC dalam satu bahagian. Bingkai kotak ditebal dan diperkukuh, dengan keupayaan galas beban dan rintangan hentaman yang kuat. Permukaan telah mengalami fosfat untuk penyingkiran karat dan rawatan salutan serbuk epoksi elektrostatik suhu tinggi. Salutannya berwarna putih gading matte, dengan permukaan cat yang seragam dan licin.

 Ia mempunyai ciri pencegahan karat, rintangan kakisan, rintangan calar, dan tidak terdedah kepada kekuningan, menjadikannya sesuai untuk kegunaan jangka panjang dalam persekitaran dalaman yang kering. Penampilan bersalut serbuk putih adalah ringkas dan moden, dan ia sangat diselaraskan dengan persekitaran hiasan dalaman kilang, bilik pengedaran bangunan, makmal, dll.

Pautan proses	Kaedah pemprosesan	Fungsi
Bahan asas	Plat keluli tergelek sejuk berkualiti tinggi, dibentuk oleh lenturan CNC dalam satu bahagian	Kekuatan tinggi, tidak terdedah kepada ubah bentuk, dan bingkainya menebal dan diperkukuh
Kimpalan	Kimpalan titik ketepatan, dengan jahitan kimpalan dikisar halus	Asas pengedap adalah baik, tanpa burr atau tepi tajam
prarawatan	Phosphating untuk penyingkiran karat	Tingkatkan lekatan salutan serbuk dan sediakan lapisan asas kalis karat
Salutan	Salutan serbuk epoksi elektrostatik suhu tinggi, putih gading matte	Anti-karat, anti-karat, tahan calar dan tidak mudah menguning

II. Penjelasan terperinci struktur dalaman: Partition partition bersepadu + stud pra-pasang, memudahkan pemasangan set lengkap dari paras kepingan logam

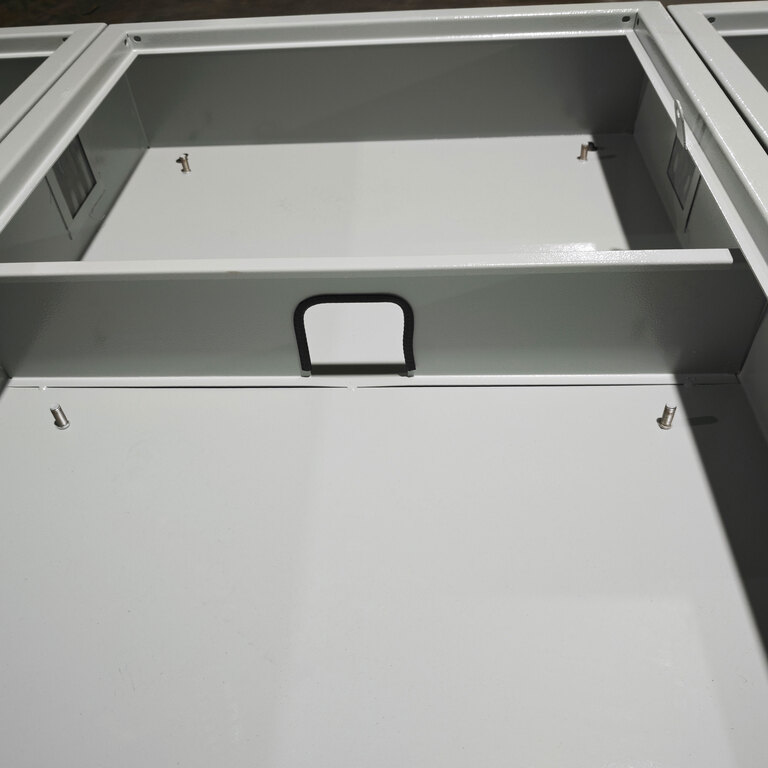

Foto sebenar kedua membuka struktur dalaman kabinet, dengan jelas mempersembahkan reka bentuk teras produk ini - partition dua lapisan dan sistem stud yang telah dipasang sebelumnya.

Papan sekatan logam bersepadu: Elektrik yang kuat dan lemah diasingkan, dan pendawaiannya kemas

Plat partition logam bersepadu dipasang secara mendatar di dalam kotak, membahagikan rongga dalam kepada dua petak pemasangan bebas di bahagian atas dan bawah. Pemisahan dikimpal dan dipasang pada bingkai kotak, menampilkan kekuatan tinggi, ketahanan terhadap lenturan, dan keupayaan untuk menyokong komponen elektrik yang lebih berat. Nilai teras struktur ini terletak pada mencapai pemisahan elektrik yang kuat dan lemah atau susunan hierarki komponen:

Petak atas:Ia boleh digunakan untuk memasang komponen kawalan dan isyarat seperti instrumen, lampu penunjuk, modul PLC, blok terminal, dll.

Petak bawah:Ia digunakan untuk menyusun komponen kuasa litar utama seperti pemutus litar, penyentuh, geganti haba, dan bar bas tembaga.

Petak atas dan bawah diasingkan secara fizikal untuk mengelakkan gangguan elektromagnet yang dihasilkan oleh arus besar dalam litar utama daripada menjejaskan ketepatan isyarat litar kawalan. Pada masa yang sama, gangguan silang garisan dikurangkan dengan ketara, dan garisan perbezaan jelas sepintas lalu semasa penyelenggaraan.

Laluan wayar: Petak atas dan bawah saling bersambung, dan tiada belitan sisi digunakan

Satu laluan dawai berbentuk jalur panjang dibuka di tengah-tengah partition. Wayar di antara petak atas dan bawah boleh disambungkan terus melalui laluan ini tanpa perlu mengelilingi sisi kotak untuk pendawaian. Reka bentuk terperinci ini menjadikan laluan pendawaian terpendek dan paling teratur. Dulang kabel boleh diselaraskan terus dengan lintasan kabel untuk meletakkan, pada masa yang sama meningkatkan kecekapan pemasangan dan daya tarikan estetik.

Stud tetap keluli tahan karat yang telah dipasang di empat penjuru: menghapuskan keperluan untuk penggerudian dan penorehan di tapak

Stud bolt tetap keluli tahan karat pra-dikimpal pada empat penjuru kedua-dua bahagian kabinet atas dan bawah, ciri reka bentuk utama yang mengurangkan masa pemasangan keseluruhan dengan ketara. Dalam pemasangan kabinet tradisional, pemasangan komponen elektrik memerlukan pengukuran, kedudukan, penggerudian dan proses penorehan di tapak—yang bukan sahaja memakan masa tetapi juga membawa risiko lubang tidak sejajar yang membawa kepada pemasangan tidak selamat. Dengan stud prapasang, proses ini dialihkan ke hadapan ke peringkat fabrikasi kepingan logam. Setelah menerima kabinet, pemasang boleh terus mengamankan instrumen, rel pemutus litar, plat belakang pemasangan, blok terminal dan komponen lain menggunakan bolt pada stud pra-gerudi, menghapuskan keperluan untuk sebarang pemesinan di tapak.

Mengambil kotak pengedaran dengan 10 litar sebagai contoh, reka bentuk bolt prapasang boleh menjimatkan kira-kira 30 hingga 40 minit masa pemasangan. Dalam pesanan kejuruteraan berskala besar, penjimatan terkumpul dalam kos buruh dan masa adalah besar.

III. Badan pintu dan pemasangan: Set lengkap, sesuai untuk pelbagai senario aplikasi

Bahagian kiri kotak dikhaskan untuk pemasangan engsel pintu, dan ia dipadankan dengan pintu kotak putih dengan spesifikasi yang sama. Dalam gambar, dapat dilihat bahawa panel pintu kumpulan yang sama diletakkan di sebelah, menunggu pemasangan. Badan pintu boleh dilengkapi dengan kunci dan Tingkap pemerhatian mengikut keperluan pelanggan. Selepas ditutup, ia boleh mencapai perlindungan kalis debu dan menghalang bukan profesional daripada membuat kesilapan.

Kaedah pemasangan menggunakan jenis yang dipasang di dinding terdedah. Bahagian belakang kotak dikhaskan dengan lubang gantung, yang boleh dipasang terus pada dinding tanpa kurungan tambahan. Untuk senario yang memerlukan pemasangan tanah, pendakap asas juga boleh dilengkapi secara pilihan.

IV. Senario aplikasi biasa

Struktur lembaran logam piawai bagi cangkang kotak pengedaran logam yang dipisahkan dua lapisan dan sistem stud prapasang yang fleksibel menjadikannya sesuai untuk pelbagai senario pengagihan dan kawalan kuasa dalaman

Membina pengagihan kuasa: Kotak agihan lantai, kotak kawalan lampu, suis utama dan suis cawangan masing-masing disusun di bahagian atas dan bawah.

Kawalan perindustrian:Kabinet kawalan PLC, kotak kawalan elektrik untuk pemadanan peralatan. Pengawal dan terminal dipasang di petak atas, dan komponen pemacu disusun di petak bawah.

Makmal dan bengkel bersih:Penampilan bersalut serbuk putih adalah selaras dengan persekitaran dalaman, memenuhi keperluan kalis habuk dan estetik senario bersih.

Perolehan kejuruteraan kelompok:Struktur piawai menyokong pengeluaran berskala besar dan penghantaran pantas, sesuai untuk pemadanan terpusat bagi projek pembinaan berskala besar.

V. Daripada kepingan logam kepada set lengkap: Permudahkan proses pemasangan anda dengan cengkerang piawai

Ouyue Electric komited untuk menyediakan pelanggan dengan penyelesaian kepungan elektrik yang lebih cekap dan standard ditahap pembuatan kepingan logam. Kepungan logam dua petak menampilkan pembahagian bersepadu, stud pelekap pra-pasang, dan bingkai piawai, menawarkan produk penutup pembina panel dan kontraktor kejuruteraan yang menggabungkan kekuatan struktur dengan kemudahan pemasangan.

Setelah lukisan produk disahkan, hanya 7 hari diperlukan untuk menyiapkan produk siap.Sama ada anda memerlukan spesifikasi standard atau reka bentuk tersuai berdasarkan lukisan anda,sila hantar kepada kami keperluan teknikal anda,dan kami akan segera memberikan cadangan penyelesaian dan penjadualan pengeluaran sampel.
