Gambar sebenar pengeluaran besar-besaran kotak pengedaran kalis hujan luar keluli tahan karat cat semburan putih: Daripada penyemburan badan kotak, pengawetan jalur getah kalis air kepada analisis penuh struktur dalaman

I. Badan kotak telah disembur dan sedang menunggu pemasangan panel pintu

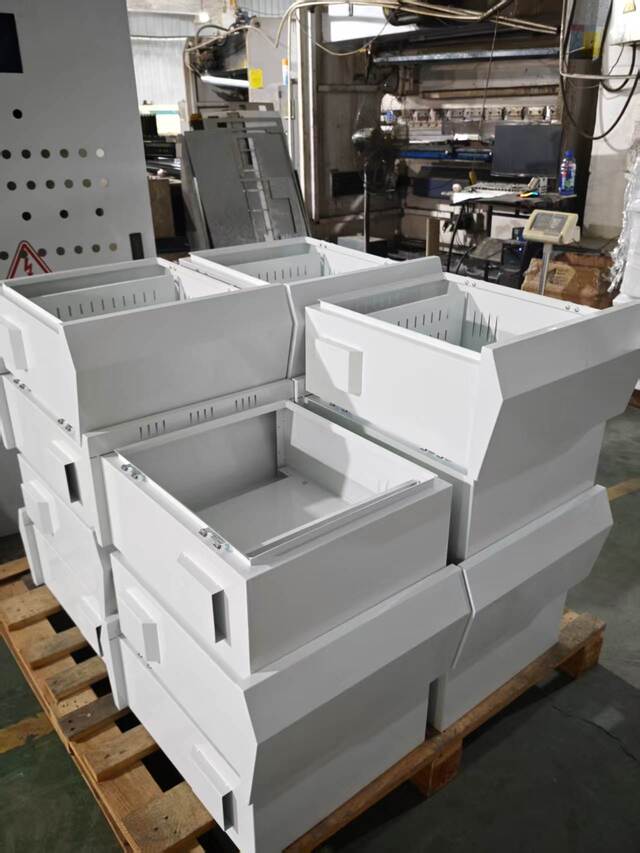

Dalam foto sebenar pertama, berpuluh-puluh badan kotak keluli tahan karat putih yang telah disembur disusun selapis demi selapis, menunggu jalur getah panel pintu sembuh sebelum pemasangan terakhir. Setiap permukaan kotak ditutup dengan salutan serbuk elektrostatik putih seragam dan halus. Sudutnya dibengkokkan dengan kemas dan kimpalannya licin dan penuh.

Kumpulan kotak ini diperbuat daripada keluli tahan karat 304 sebagai bahan asas dan disalut dengan serbuk elektrostatik gred luaran berwarna putih. Salutan putih mempunyai fungsi praktikal dalam senario luar - permukaan berwarna terang mencerminkan sinaran haba cahaya matahari. Dalam persekitaran suhu tinggi musim panas, suhu permukaan kotak putih boleh 8-12°C lebih rendah daripada kotak kelabu gelap, yang membantu mengurangkan kenaikan suhu di dalam kotak dan memanjangkan hayat perkhidmatan komponen. Ini juga merupakan sebab mengapa kotak pengedaran luar di pasaran Eropah dan Timur Tengah umumnya lebih suka salutan putih.

II. Jalur getah kalis air untuk panel pintu telah dipasang. Selepas pengawetan, ia boleh dipasang

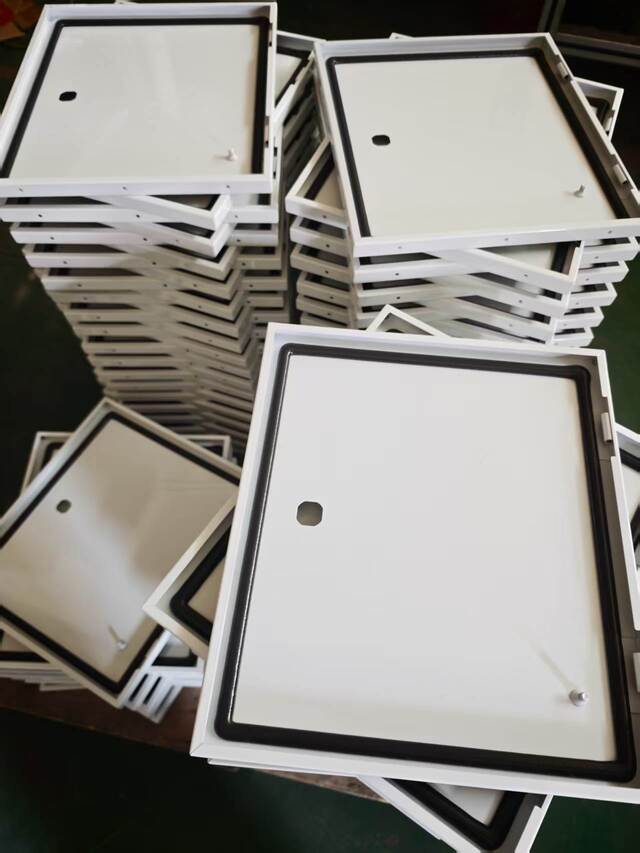

Gambar kedua merekodkan panel pintu yang dipadankan dengan kumpulan kotak ini. Panel pintu telah dilengkapkan dengan semburan putih, dan jalur getah kalis air hitam berterusan dibenamkan di tepi. Ia kini dalam peringkat pengawetan jalur getah dan berdiri diam. Jalur getah diperbuat daripada bahan buih sel tertutup EPDM (Ethylene Propylene diene monomer rubber). Ia dibenamkan ke dalam alur pengedap pada bahagian dalam pintu kotak melalui peranti pelekat khusus, dan keseluruhan bulatan dimeterai tanpa sebarang patah.

Sebab untuk membenarkan jalur pengedap itu duduk dan sembuh selepas pemasangan ialah, setelah dibenamkan, pelekat di bahagian belakang jalur EPDM memerlukan masa yang mencukupi untuk mengikat sepenuhnya dengan alur keluli tahan karat, menghalang penyimpangan atau meledingkan berikutnya. Selain itu, tegasan dalaman berkembang dalam jalur semasa pemampatan dan pemasukan; membenarkannya berehat membolehkan bahan mendapatkan semula keanjalan semula jadi, mengelakkan ketidaksamaan permukaan yang disebabkan oleh pelepasan tekanan selepas pemasangan.

Selepas setiap kelompok jalur pengedap panel pintu telah sembuh, pemeriksa kualiti menjalankan pemeriksaan rawak pada kerataan permukaan pengedap dan konsistensi lantunan jalur.

Sebelum penghantaran, keseluruhan kotak menjalani ujian hujan atau pensampelan kedap udara IP65 untuk mengesahkan bahawa prestasi pengedap memenuhi piawaian. Jalur pengedap berbuih sel tertutup EPDM yang dipilih oleh Ouyue Electric mempunyai julat suhu operasi jangka panjang dari -40°C hingga 120°C, mengekalkan sifat lantunan dan pengedap yang stabil walaupun selepas bertahun-tahun terdedah kepada cahaya matahari luar dan hujan.

III. Pembongkaran komponen struktur dalaman kotak pengedaran keluli tahan karat

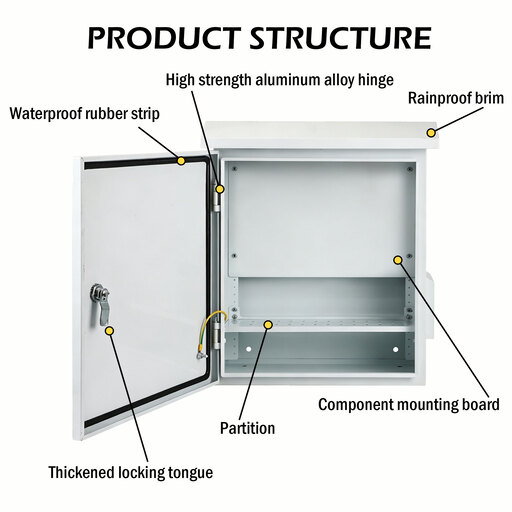

Gambar ketiga menunjukkan struktur dalaman yang dipasang sepenuhnyaKotak pengedaran kalis hujan luar keluli tahan karat. Lima komponen utama boleh dilihat dengan jelas dan dibongkar item demi item seperti berikut:

1. Kunci lidah berputar

Panel pintu dilengkapi dengan kunci lidah keluli tahan karat. Apabila ditutup, kunci lidah mencengkam kuat plat kunci pada bahagian dalam bingkai pintu kotak untuk memastikan panel pintu tertutup rapat dan jalur pengedap ditekan ke bawah. Teras kunci diperbuat daripada keluli tahan karat 304, yang kalis karat dan anti jamming. Mengikut keperluan pelanggan, kunci kunci universal, kunci segi tiga anti-kecurian atau kunci buka spring jenis tekan boleh dipilih sebagai pilihan, semuanya menyokong penyesuaian kelompok.

2. Jalur getah kalis air

Dari perspektif dalaman, dapat dilihat dengan jelas bahawa jalur getah kalis air EPDM hitam diagihkan sepenuhnya di sepanjang bulatan dalaman panel pintu tanpa sebarang jahitan atau pecah. Apabila panel pintu ditutup, jalur getah ditekan sama rata antara panel pintu dan bingkai pintu kotak, membentuk permukaan pengedap elastik berterusan yang menghalang air hujan, habuk dan lembapan daripada meresap melalui celah pintu.

3. Pinggir kalis hujan

Bahagian atas kotak dilengkapi dengan struktur tepi condong yang memanjang ke hadapan. Fungsi reka bentuk lentur ini adalah untuk membimbing air hujan yang mengalir ke bawah sepanjang dinding atau di atas kotak ke kawasan yang jauh dari celah pintu, menghalang air daripada terkumpul di sepanjang tepi atas panel pintu dan meresap ke dalam permukaan pengedap. Bahagian tepi topi dan badan utama kotak diperbuat daripada sekeping papan yang sama melalui lenturan CNC dan dibentuk dalam satu bahagian. Tidak ada keperluan untuk kimpalan, dan tidak ada risiko kebocoran kimpalan.

4. Papan pemasangan komponen

Bahagian dalam kotak dilengkapi dengan plat pelekap yang boleh ditanggalkan untuk dipasangpemutus litar, penyentuh, blok terminal dan komponen lain. Plat pemasangan diperbuat daripada plat keluli tergalvani atau plat keluli tahan karat dan dipasang pada stud terbenam di belakang kotak dengan skru. Reka bentuk boleh tanggal bermakna pelanggan boleh melengkapkan prapemasangan dan pendawaian komponen di luar kotak, dan kemudian memasang keseluruhan papan ke dalam kotak, meningkatkan kecekapan pemasangan di tapak.

5. Pembahagian

Bahagian dalam kotak boleh dilengkapi dengan sekatan logam mengikut keperluan pelanggan, membahagikan ruang di dalam kotak kepada sekatan elektrik bebas. Fungsi partition termasuk: mencapai pengasingan fizikal litar dengan tahap voltan yang berbeza, memisahkan litar utama daripada litar kawalan, atau menyediakan ruang perisai bebas untuk komponen tertentu. Pemisahan dipasang pada pendakap pemisah di dalam kotak dengan skru, dan kedudukannya boleh dilaraskan secara fleksibel mengikut lukisan pelanggan.

IV. Dengan barisan pengeluaran sebenar, kami menjemput anda untuk mengesahkan kualiti

Sama ada anda memerlukan kotak pengedaran kalis hujan luaran standard atau badan kotak bukan standard yang disesuaikan secara mendalam mengikut lukisan projek, Ouyue Electric boleh menghantar kotak pengedaran keluli tahan karat yang tahan ujian penggunaan luar dengan keupayaan pembuatan dan piawaian kawalan kualiti kilang sumber.

Ia hanya mengambil masa 7 hari untuk menghasilkan produk siap selepas lukisan produk disahkan.Selamat datang untuk menghantar keperluan teknikal atau spesifikasi kotak anda. Kami akan memberikan cadangan penyelesaian dan penjadualan sampel secepat mungkin.
